Photogrammetry drone menyusun model tiga dimensi dan orthomosaic dari ribuan foto udara. Hasilnya menjadi dasar pemetaan, perhitungan volume, dan pemantauan progres pada konstruksi, pertambangan, dan drone survey infrastruktur.

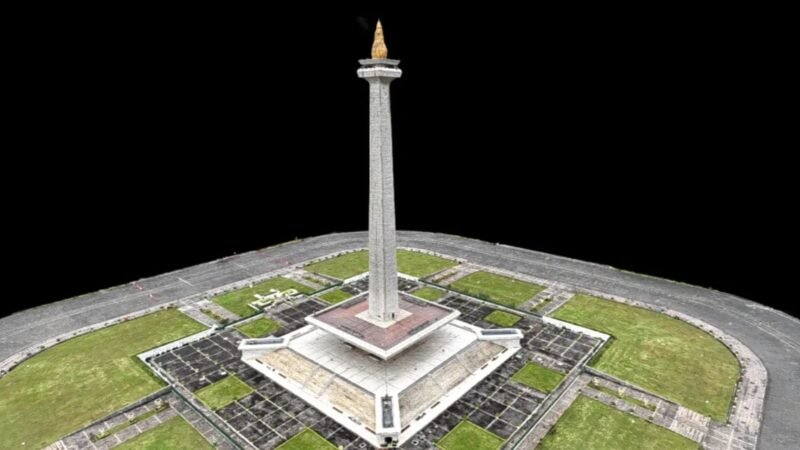

Photogrammetry adalah teknik mengubah foto menjadi ukuran. Dengan drone, kamera merekam permukaan dari udara dengan tumpang tindih foto yang tinggi, lalu perangkat lunak menyatukan titik-titik yang sama menjadi point cloud dan model tiga dimensi berskala. Produk akhirnya berupa orthomosaic, digital surface model, digital terrain model, dan model bertekstur yang siap dianalisis.
Akurasi ditentukan oleh beberapa faktor teknis. GSD atau ground sample distance menentukan detail per piksel, dan dipengaruhi ketinggian terbang serta resolusi sensor. Overlap juga penting. DJI menggunakan front overlap 75 persen dan side overlap 55 persen pada misi pemetaan Zenmuse P1. Semakin tinggi overlap, semakin rapat point cloud yang dihasilkan, dengan konsekuensi waktu terbang dan volume data yang lebih besar.
ADVERTISEMENT
SCROLL TO RESUME CONTENT
Pemilihan perangkat menyesuaikan kebutuhan. DJI Matrice 400 + DJI Zenmuse P1 memakai sensor full-frame 35,9 x 24 mm beresolusi 45 MP dan terdaftar sebagai payload resmi DJI Matrice 400, sehingga akurasi dan cakupannya dapat diverifikasi. Untuk area yang lebih ringkas, DJI Matrice 4E menggabungkan kamera dan RTK dalam satu unit. Untuk pemetaan berulang dan terjadwal, DJI Dock 3 dengan DJI Matrice 4D memungkinkan misi otomatis. Pada sisi pengolahan, DJI Terra memproses foto udara menjadi model 2D dan 3D, orthomosaic, serta peta kontur, sedangkan Terrasolid menangani klasifikasi point cloud saat data foto digabung dengan LiDAR.
Photogrammetry unggul pada tekstur dan orthomosaic yang detail, sementara LiDAR unggul di area bervegetasi karena menembus sela dedaunan. Keduanya sering dipakai berdampingan. Penerapannya luas, mulai dari pemantauan progres dan perhitungan volume di konstruksi dan pertambangan, hingga dokumentasi jalan dan jembatan pada solusi drone untuk survey dan pemetaan Halo Robotics.
